凹盖单袋过滤器采用侧进底出型过滤方式，侧入式结构可配合任意进料口连接方向。简单的滤器结构使滤器清洗更容易。奕卿专利的可调节滤袋压紧装置使密封性能更好。采用螺栓紧固和精密铸造的顶盖设计，可以承受更高的压力，并满足ASME和CE标准。

产品特色
•侧入式进口及可卸开顶盖，排除开启时滤液溢出的情况
•盖顶把手采用人体功率学设计、方便开启
•环首螺栓设计方便可靠的开启和关闭，无需专用工具
•滤器采用稳定的可调节支撑腿，安装方便
•可提供满足ASME / CE stamp 产品
•顶盖可适应不同的开启方式，灵活地根据现场环境来操作开启方向和方式
•特殊的压环设计360°压紧滤袋，无旁漏
•高品质电解抛光的支撑网篮，充分地支撑滤袋，方便清洗、无毛刺、无损滤袋

技术特点
★材质：SUS304、SUS316L
★接口型式：螺纹或法兰
★密封材料：丁晴/硅胶/氟胶/三元乙丙密封圈
★密封型式：O型密封圈
★适用滤袋：1号、2号、3号、4号
★设计压力：10bar/120℃
★设计流量：6-40m³/h
★表面处理：喷砂或抛光
★采用吊环螺栓紧锁结构
★可根据客户要求定制

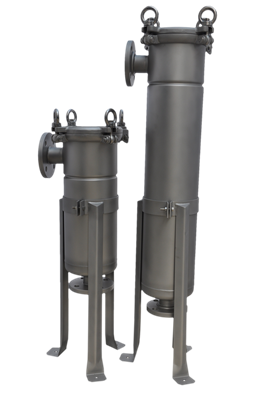

Shsan Side-in Single Bag Filter (Flat cover or Concave cover)
Our  durable  bag  filter  designs  to  give  you  the  convenience  in handling your filtration process, easy opening mechanism .It is suitable for general filtration requirement in all the industrial applications with liquid of low to medium viscosity.

TECHNICAL FEATURES
★material：SUS304、SUS316L
★interface type： thread or flange
★seal material：Buna, EPDM, Viton, PTFE,
★seal type：O type seal ring
★applicable bags：1#, 2#,3#,4# filter bag
★design pressure： 10bar/120℃
★design flow：6-40m³/h
★surface treatment： Sandblasting or polishing
★Swing eyebolt
★Can be customized

技术规格：

型号	YQDS-A-20	YQDS-A-40
滤袋尺寸	01#	02#
进出口	BSP2"	BSP2"
过滤面积	0.25	0.5
最高流量-水（㎡）	20	40
最高操作压力（bar)	10
最高操作温度（℃）	120（配橡胶环）/160（配金属环，压槽）
BSP1/4"排气孔	1
滤器材质	SS304/SS316
表面处理	玻璃珠喷砂
安装支脚高度可调整,可定制



Specification

Type	YQDS-A-20	YQDS-A-40
Size	01#	02#
Standard Inlet/Outlet	BSP2"	BSP2"
Filter Area	0.25	0.5
Max Flow Rate-Water（㎡）	20	40
Max  Operating Pressure （bar)	10
Max Operating Temper ature（℃）	120
BSP1/4’’ Vent hole	1
Material of Construction	SS304/SS316
Surface Finish	Sandblasting or polishing
Installation leg adjustment available .




滤器型号 Vessel Type	YQDS-A-20	YQDS-A-40
滤袋尺寸 Size	Size  01	Size  02
过滤面积 Filter Area	0.25㎡	0.50㎡
理论流量（取决于介质） Theoretical Flow Rate	20m³/hour	40m³/hour
最大操作压力  Maximum Operating  Pressure	10.0bar	10.0bar
最高操作温度 Maximum Operating  Temperature	120  Deg C	120  Deg C
滤器材质 Material of Construction 筒体/接触液体部分Cylinder, the part against  liquid,           滤网 Restrainer Basket	不锈钢 304  或  不锈钢 316L Type 304 or 316L stainless steel
密封件材质 Seal Material	丁晴橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯 Buna, EPDM, Viton, PTFE,
标准进出口 Standard Inlet/Outlet	2”  法兰  或  BSP 2”   索接  2” flange or BSP 2” socket
表面处理 Surface Finish	玻璃珠喷砂（标准型）Glass Bead Blasted (standard)
滤器容积 Filter Volume	15.5  litres	27.0  litres
单台滤器重量 Housing Weight	15kg  (approx.)	20kg (approx.)
安装高度 Installation Height	98cm  (approx.)	181cm (approx.)
安装空间 Installation Space	50cm  x 50cm (approx.)	50cm  x 50cm  (approx.)
