概述：
产品介绍：
　　

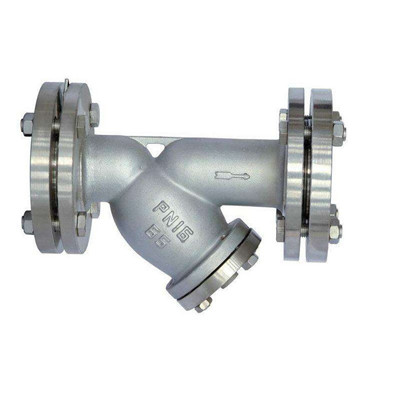

Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短。


一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

适用范围：

Y型过滤器具有结构先进，阻力小，排污方便等特点。
其主要适用的物料有：
1、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
2、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
3、 制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
4、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等；


















技术参数 ：

壳体材质	黄铜	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30~380	-80~425	-80~450
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

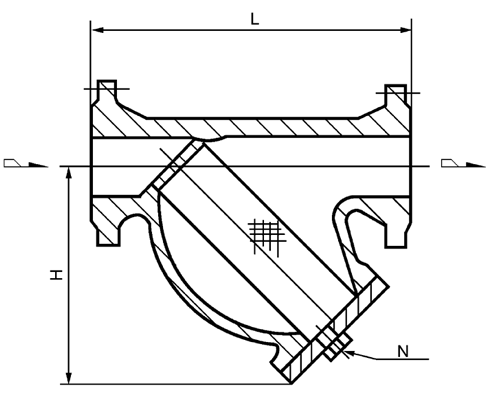

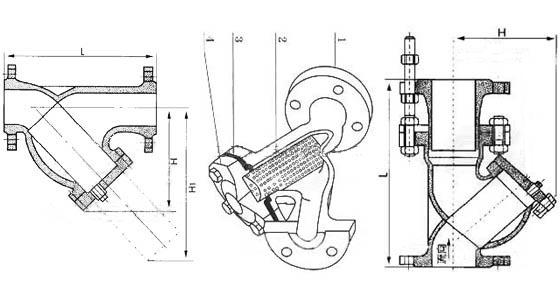

外形尺寸 ：

DN	"英寸	L	H	H1	参考重量kg
15	1/2	125	70	150	2
20	3/4	145	70	150	3
25	1	160	80	160	3.8
32	1 1/4	180	90	180	6
40	1 1/2	200	100	240	7.2
50	2	220	130	250	10
65	2 1/2	260	165	350	17
80	3	280	195	390	20
100	4	320	230	450	32
125	5	350	300	520	53
150	6	380	335	580	66
200	8	495	420	690	110
250	10	595	500	800	165
300	12	640	580	950	225
350	14	700	640	1150	312
400	16	800	700	1360	500
450	18	850	790	1480	700
500	20	900	875	1650	900












分类说明：
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。


用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
    用于各种用汽设备：如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
    油过滤器该产品滤眼密度有多种。例如：64孔、200孔、300孔/Cm²。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。

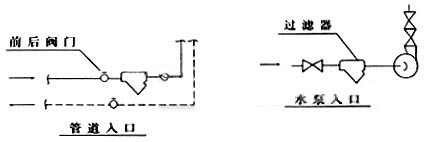

安装示例：




Y型过滤器维修与保养：

1） Y型过滤器的核心部位是过滤芯件，过滤芯由滤框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
2） 当工作一段时间后，过滤器滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除滤芯内的杂质；
3） 清洗杂质时，特别注意过滤器过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去后，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4） 如发现不锈钢钢丝网变形或损坏，需马上更换。
