刷式自清洗过滤器

一、产品概述：

1、工作原理：
过滤：需过滤液体经入口进入过滤器的浊液腔，大于过滤元件缝隙的杂质被截留，清液穿过缝隙到达清液腔，由出口输出。
自清洗：使用了一个专利设计的带有弹簧的圆盘在过滤元件表面内上下运动---可收集、清除过滤元件内表面的滤渣。圆盘和液流持续把滤渣排至收集室内，然后定期排出。排污过程极短，为0.7秒钟，因此，完全可以保证在线过滤，在线清洗，在线排污。
详细如下：

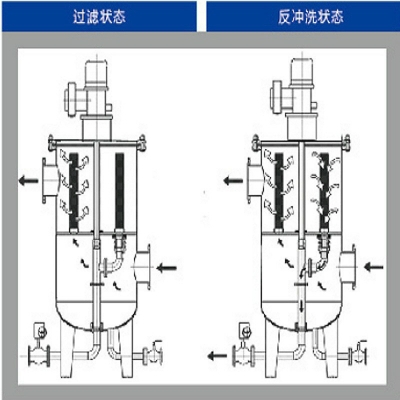

（图1）
将一个滤芯（2）装置在一个圆柱形不锈钢壳体（1）中。当未被过滤的液体由入口（3）进入到壳体后。固体杂质被滤出并沉积在滤筛的内表面。最后滤液从出口（4）流出。当过滤芯需要被清洁时（取决于时间、压差、或手动选择）一个由弹簧涨紧的清洗盘通过不断地来回刮动滤芯内表面并清除沉积的固体杂质。但碎屑从滤芯的缝隙中脱离时，清洗盘将污垢送入壳体底部（6）并通过流道（7）排出滤器。

2、技术特点：
主要部件为一个包含过滤网的不锈钢圆柱型筒体。清洗过程不影响液体过滤的进行，从而保证工艺的高效并极大地减少了高价值产品的过滤损失
★ 特别适合高粘度液体的过滤，尤其对于液体中杂质为胶体颗粒；
★ 耐压差可达7.7bar
★ 真正在线过滤，在线清洗，在线排污
★ 过滤精度高，可以达到15μm
★ 维护拆卸方便快捷
★ 排污时间极短，仅仅为0.7秒，液体损失极少
★ 气动驱动，因此，完全防爆
★ 使用空气驱动，更为节能

3、产品应用：
聚合物及其单体，树酯，涂料，油墨，胶粘剂，润滑剂，冷却液，切削液，废水、墨水、涂料、塑料溶胶、染料、颜料、乳胶、聚合物、胶粘剂、乳胶涂料、冷却液、溶剂型丙烯酸磁漆、酯酸、碳酸钙、盐水、玉米糖浆、茶汁、乳糖、食用油、葡萄糖、猪油、巧克力、花生酱、饮料、牙膏、洗发精、润滑油、粘土泥浆、燃料油、硫酸、盐酸、循环水、乙二醇等。

4、产品选型：







 技术性能参数

    JHSC-(D)SS系列控制器是自清洗过滤器专用控制器，同行业显示屏幕最大，全中文“傻瓜”式操作，运行、清洗动态显示内容丰富等特点。控制器由时间、差压同步控制。在设定的过滤时间内，如到达差压值控制器发出信号启动清洗程序。如到达设定的过滤时间，控制器也会发出信号启动清洗程序。可以保持过滤器滤网长期干净。控制器并可以根据水质情况自由设定过滤时间﹙0-9999分钟﹚，清洗时间﹙0-9999秒﹚。注：清洗减速机应顺时针旋转。
