微孔过滤机/PE管系列

发表时间:2018-10-22 16:12:01




一、产品概述

   JHSC-AWK/WK型号微孔精密过滤机是我公司发明的可将每批物料全部滤完,没有剩料的新型管式过滤机,特别适合制药、食品、精细化工等工业生产上微米级物料的精密过滤,滤饼洗涤与滤饼脱水等操作,例如用于制药、食品等行业的粉末活性炭,各种催化剂及其他超细粉末产品的过滤、洗涤与脱水。

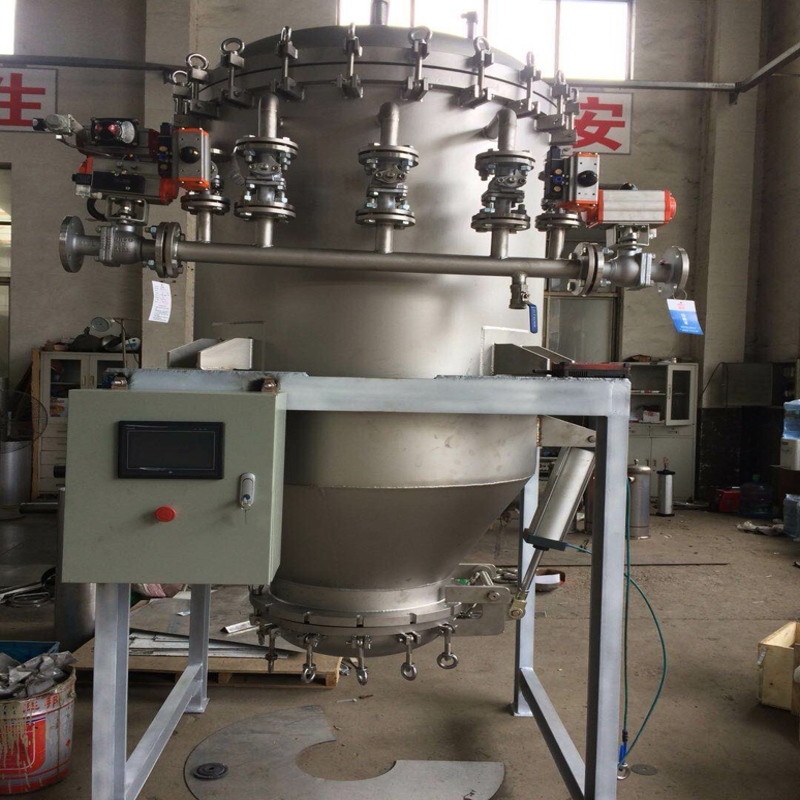

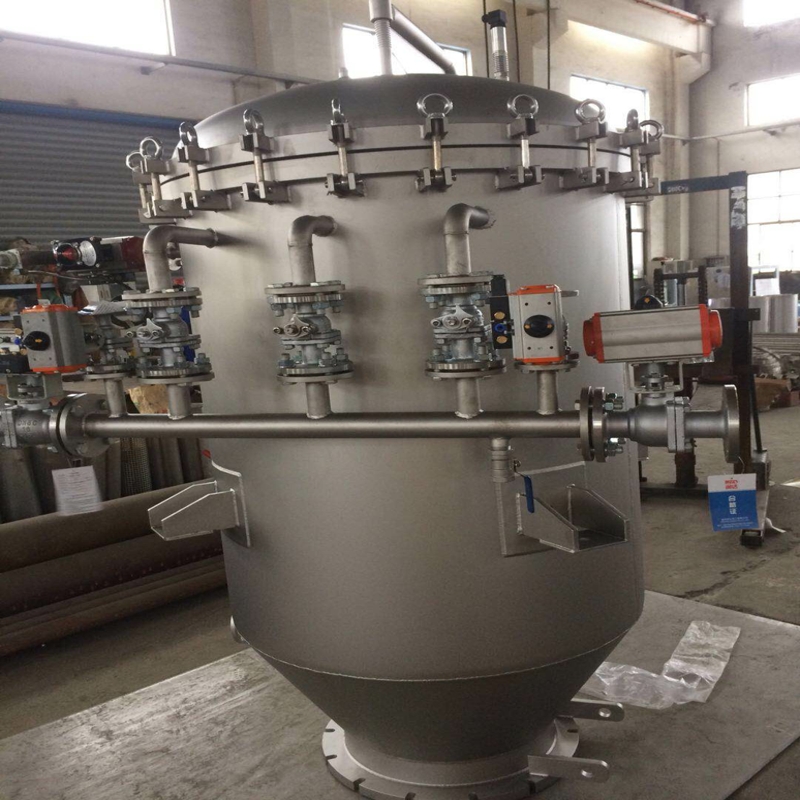

    微孔精密过滤机由微孔过滤芯(微孔PE管或微孔PA管),机体外壳与下部快开底盖三部分组成。微孔过滤管分别装在上部园柱壳体内与下部快开底盖上。与过滤物料接触的机体材料根据用户需要有不锈钢(包括316L不锈钢)、碳钢、碳钢内衬橡胶(天然橡胶或合成橡胶)等,根据用户需要,机体外壳可加保温夹套。

二、产品使用范围

    生物制药、食品等行业的粉末活性炭,各种催化剂及其他超细粉末产品的过滤、洗涤与脱水等。

三、产品功能及特点

1、微孔精密过滤机以烧结成的聚乙烯PEPAC微孔管作为过滤介质,其毛细孔孔道细而弯曲,可过滤0.3微米以上的固体微粒,滤液清,对0.3微米以下的微粒,只在起动时有一点穿滤,一旦形成薄薄的滤层后,很快变清;

2、微孔PEPAC管是一种刚性较好的微孔过滤介质(不像泡沫塑料那样刚性差),当温度不太高时,在拉、压力作用下变形很小,在过滤管外表面形成的滤饼,只要用压缩空气把吹,就很容易脱渣,即使粘性大的渣,只要压缩空气压力高,进气速度快能使其脱离。对于粘性滤饼,如果过滤介质是滤布,用目前通用的自重脱渣,振动脱渣或反吹脱渣都较困难,效果大不好(除非是浆状湿出渣),因此,微孔PEPAC管能解决粘性滤饼的脱渣问题,而操作又简便,机械设备结构紧凑不复杂,此外,滤饼被压缩空气反吹脱离后,空气从毛细孔中高速射出,气流的动能可将过滤时堵塞在毛细孔内的固体微粒强制排出。因此,这种过滤设备的脱渣与过滤管的再生很方便,操作工人的劳动强度较低;

3、微孔过滤机能耐酸、耐碱、耐醛、耐脂肪烃、耐放射性辐射等,化学性能很优良,耐有机溶剂的性能也很好,在80℃以下可耐酯酮、醚等有机溶剂;

4、微孔PEPAC过滤管可用车、刨、烫、焊接或粘接方法再加工,比重也很轻,为0.5-0.7,因此安装很方便.

设备型号 JHSC-AWK/WK3 JHSC-AWK/WK5 JHSC-AWK/WK10 JHSC-AWK/WK20 JHSC-AWK/WK30
过滤面积 (㎡) 3 5 10 20 30
机体直径(mm) 400 550 800 900 1200
机体高度 (mm) 2500 2530 3050 3440 3840
机体容积(m³) 0.17 0.321 0.86 1.25 2.38
设备材质 不锈钢SS304、SS316L,可内衬四氟或防腐塑料等
最大工作压力 0.6MPa
最大设计温度 120℃
进出口径 DN25-100法兰或卡箍
过滤元件 PE微孔过滤管、PAC微孔过滤管、金属烧结滤芯等







四、使用注意事项

1、过滤机起动时,至少要有5-10分钟的低压(或低真空)的起动时间,其工作压力不超过0.03Mpa,然后将压力(或真空)逐步增加。绝对避免一起动就将压力(或真空)迅速上升到操作压力(操作真空);


2、过滤操作压力一般不超过0.3Mpa,具有压差数值应该根据物料性能确定;


3、PE微孔管使用一定次数(根据物料性能而定)后需要进行化学再生,即再进行循环过滤式再生,这样再生的时间短,又较安全;


4 、对过滤机进行反吹的阀门应用球阀,绝对不可用闸阀或截止阀,反吹用的通气管的管径不能太小。至少不小于40毫米。反吹时开放球阀的动作要迅速;


5、PE微孔管由于机械性能好,不会发生破裂等弊病,反吹落渣均采用0.4-0.6Mpa的压缩空气、落渣情况良好,反吹也起着毛细孔的再生作用,可将堵塞在毛细孔内的固体微粒大部分反吹出来,但经长期使用后,可能毛细孔内累积部分固体微粒,影响过滤效果,此时可进行化学再生,即将PE微孔管放在酸液或碱液中浸泡,然后再用水冲洗干净,重复使用效果如初,毫无衰减。比起涤纶等滤布的落渣、再生、清洗要容易得多,再利用价值也大得多,一般情况下,只要掌握好空气反吹方法,基本上不需要化学再生。有一点需要注意,就是遇到粘性物料过滤时,这种东西易吸附在PE微孔管管壁上,反吹时不易吹落,象一层胶水样糊在管壁外部,这样就大大影响了过滤效果。遇此情况,需对症下药,消除物料的的粘附状态,方可有效过滤;


6、不管使用几台过滤机,均要配备一只反吹用“储气罐”,容积至少要0.5M3,10M3以上的过滤机,一般要1M3的储气罐(电镀液过滤机可以不用储气罐,而直接用小型空压机的空气反吹) ;


7、微孔管可反复使用。再生方法简单,可用气体吹法再生、可用化学法再生(用2%氢氧化钠溶液或市售食碱溶液浸泡12-24小时,水洗后,再用2%盐酸或食用白白醋浸泡12-24小时)也可用热水加热法再生。
注:
    严格按本公司提供流程图所示管径、管路、阀门安装;
    夹套严禁使用蒸汽保温,应使用小于0.2Mpa热水保温;
    为严格控制正压力,请在管路中设置泄压装置;
    每一次打开底盖请确认机内压力是否为零,请将放空口阀门打开;
    每一次底盖关闭要确认支臂与钩头锁紧,闭合后再上好保险栓;
    支臂与钩头的自锁斜面必须保持洁净,不得有油污锈迹。

    插上电源时应注意保持手的干燥,同时在过滤器工作过程中应保持其电控器部分干燥,不可有水进入电控器内部。
